細節之美，則往往能帶來震撼內心的感觸；細節，體現出高雅精致，彰顯人性美學之道，今天就帶你領略絕美的機電工程。

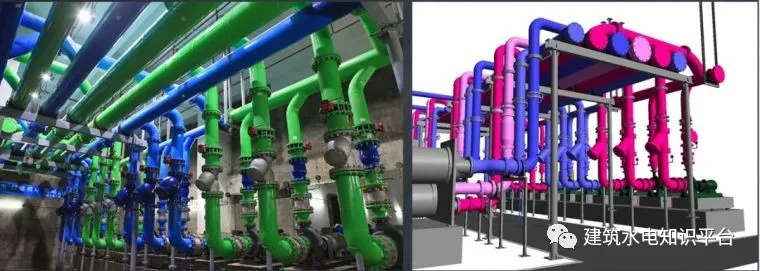

現場施工與BIM模型比對

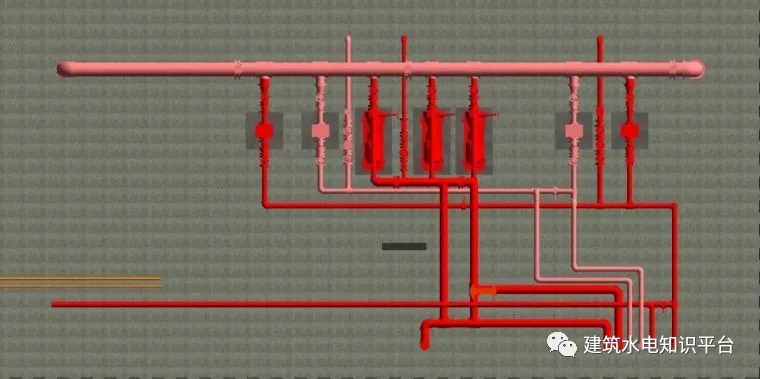

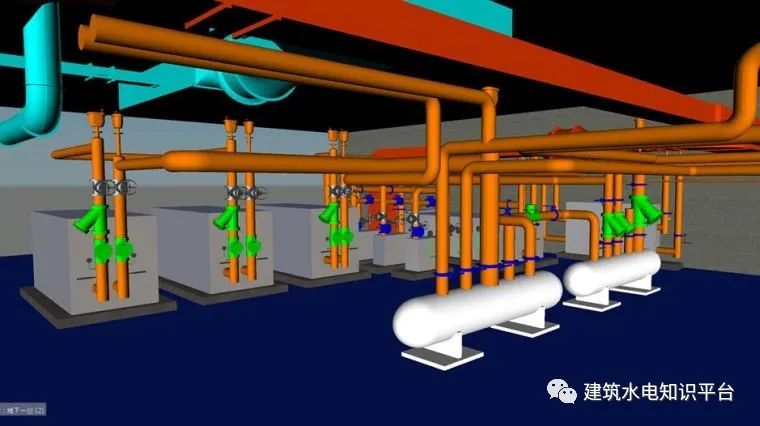

BIM機電管線綜合調整優化

BIM技術在機電安裝深化設計方面的應用已廣為普及，機電工程項目深化設計分為專業工程深化設計和管線布置綜合平衡深化設計。專業工程深化設計是在確定設備供應商、設備品牌后，由專業施工單位按原設計的技術要求進行二次設計，完成最后施工圖；管線布置綜合平衡深化設計是根據工程實際將各專業管線設備在圖紙上通過計算機進行圖紙上的預裝配，將問題解決在施工之前，將返工率降低到零點的技術；其中管線綜合設計是核心。

目前施工圖紙均為CAD圖，不同專業由不同的人員設計，甚至是不同的設計院進行設計，相互之間的溝通不徹底，在進行管線綜合時審查不夠細致，造成各專業之間的管線線路存在較多的漏洞，加之是平面圖紙，無法合理反應實際狀態，容易在空間環境中造成管線碰撞。

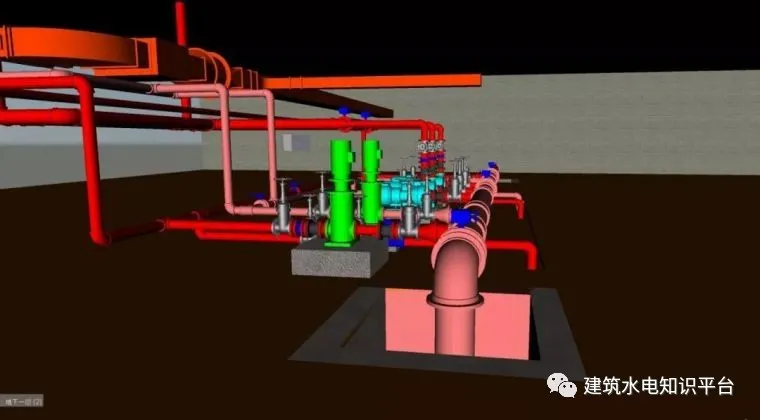

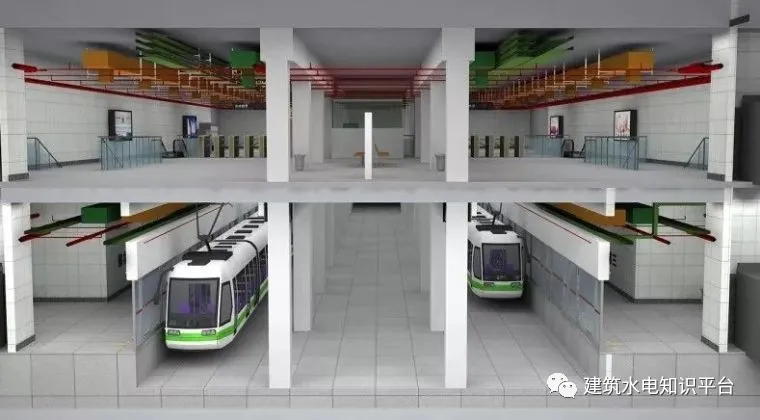

尤其是各類地鐵設備用房內，例如消防泵房、冷凍機房，房間面積小，管線多，圖紙設計往往都是初步設計只有粗略的平面圖，空間排布都要施工單位根據房間空間結構自行深化設計管線走向，容易造成管線擁擠、雜亂、交叉，外觀不美觀也不便于運營維修。

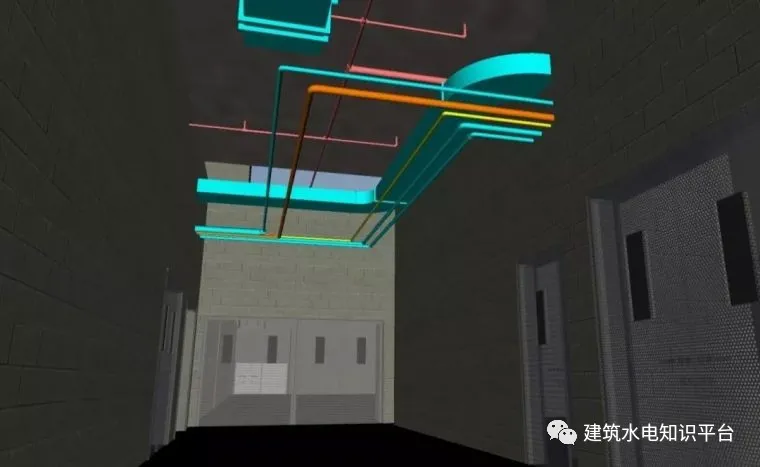

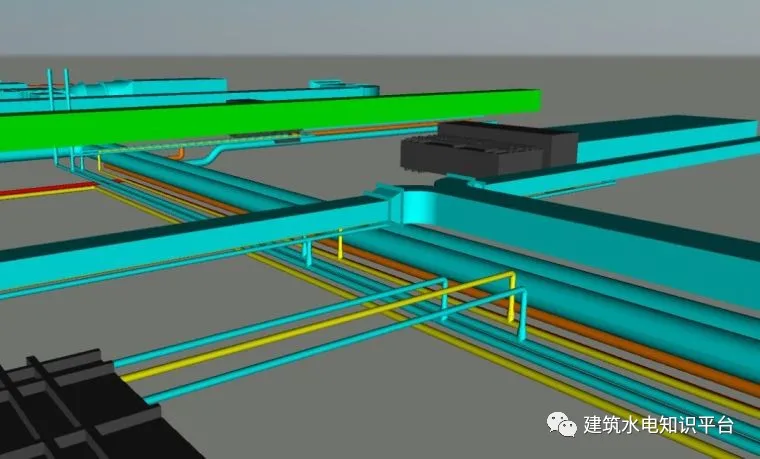

三維環境下可以更好地優化凈空，優化管線排布方案，解決管線碰撞、沖突，特別在設計復雜區域，管線密集區域。應用專業檢查工具，可以有效地控制凈高，提高工作效率。

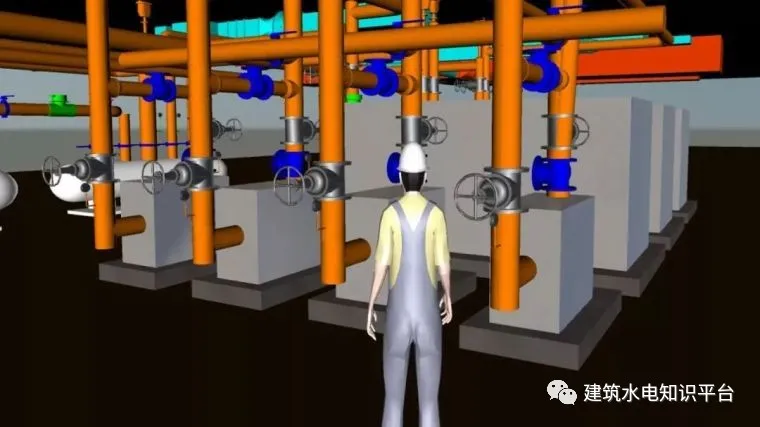

三維可視化交底

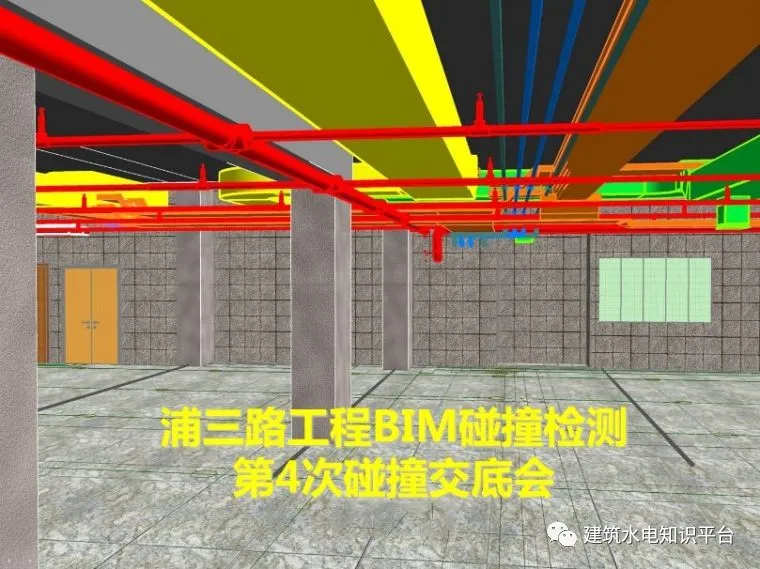

探索BIM技術在機電管線綜合設計中的應用。根據圖紙深化設計機電模型，利用BIM技術模擬裝機電加工、拼裝、運輸等施工流程、對機電施工圖進行碰撞檢查、對連接節點進行深化設計，并提出新的節點施工技術措施，有效地節約了工期和成本。這是我們目前BIM技術在機電安裝階段最大的閃光點。

來源：建筑水電知識平臺
