IM審圖時代到來，一整套BIM模型審查規則和方法！

IM審圖時代到來，一整套BIM模型審查規則和方法！

 二維碼 2
BIM可以幫助實現建筑信息的集成，使各種信息整合在BIM模型信息數據庫中，并在建筑全生命周期各階段不斷積累和傳遞，為項目各參與方所共享，成為各參與方決策的基礎。

圖片

為了保證BIM模型信息的有效性，提高模型交付質量，在進行模型交付前，我們需要對模型進行審查。

但是，目前國內尚未建立起有關的BIM模型審查制度和規范，因此，無論是設計方、施工方、還是業主，都很難判讀BIM模型是否達到了質量要求。

BIM模型審查規則


傳統的二維圖紙審查的重點是圖紙的完整性、準確性和合規性，而BIM模型，由于其承載的信息量豐富、邏輯性和關聯性更強，所以，BIM模型審查，目前主要從以下幾個方面進行：

1、完整性：指模型中所包含的構件等內容是否完整，模型深度所包含的內容是否符合交付等級要求。

2、合規性：規范建模是保證模型質量的基礎。合規性主要指BIM模型是否符合建模規范，如建模方法是否合理、模型命名是否符合規則、模型構件及參數間的關聯是否正確、模型構件間的空間關系是否正確、語義屬性是否完整、交付格式及版本是否正確等。

圖片


3、一致性：保證圖紙和模型的一致性是建模最基本的內容之一。一致性指，在根據圖紙要求進行建模時，模型中構件尺寸和位置是否一致、模型中特殊空間定位標高是否準確、模型中構件的做法是否與圖紙一致。

4、規范性：指BIM模型中的設計內容是否符合項目設計要求和國家主管部門發布的有關設計條例、規范和標準。

BIM模型審查方法


基于上述審查原則，可以采用BIM模型審查和協同工作軟件Bentley Navigator，對BIM模型進行碰撞檢查、漫游檢查、圖模檢查、標準檢查等，消除模型中的錯誤，提高BIM模型交付質量。

圖片

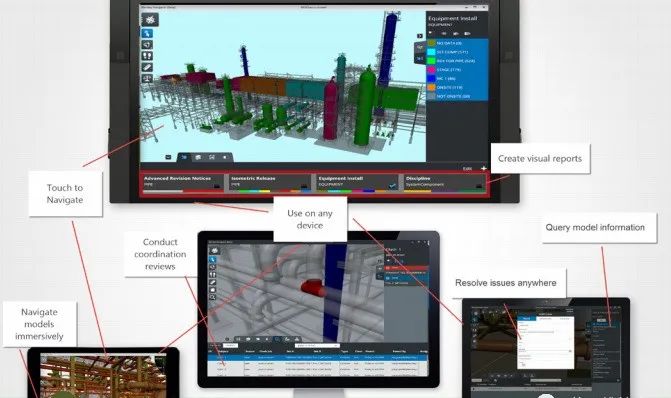

Navigator是一款動態協同工作軟件，支持查看、分析和補充項目等功能，幫助各行業工程師們快速且有效率的完成各個項目工程。

軟件支持各工作流程和項目團隊成員之間的信息共享，從而實現數據互用性和協同工作，完美合作，共同進步。

＋

1.審閱三維模型并解決問題

圖片

有了 Navigator，您可以更好地與他人一同協作，在設計、施工和運營過程中加快審批速度。

在設計階段，它可以執行碰撞檢查來及時解決問題，幫助您確保各個專業的協調。

在施工過程中，您可以執行施工模擬，并在辦公室、現場和工地間進行協調，以便深入了解項目規劃和執行情況，更快解決工地上發現的問題。

運營期間，您可以在三維模型環境下查看資產信息，利用此功能提高檢查和維護工作的安全性和速度。

圖片

＋

2.增強項目洞察力

圖片

使用 Navigator，您可以在施工開始前更清晰地洞察項目中潛在的協調問題，降低工地現場問題造成巨大損失的風險。

這種洞察力的增強，是因為您可以利用 Navigator 的功能提高基于模型的信息的可視性，以虛擬的方式深入其中審視和理解設計，在模型的背景環境下找到關鍵的設計信息，并更快速全面地分析和理解模型內各種關系的復雜性。Navigator 使您能夠：

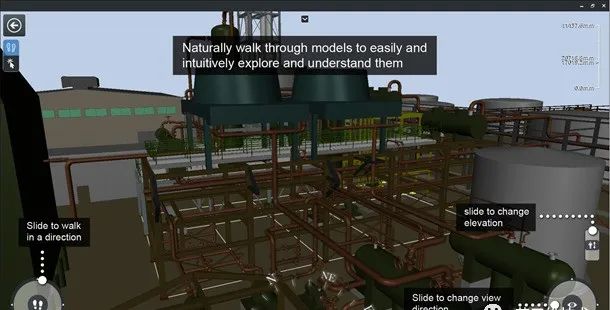

1）身臨其境地瀏覽模型

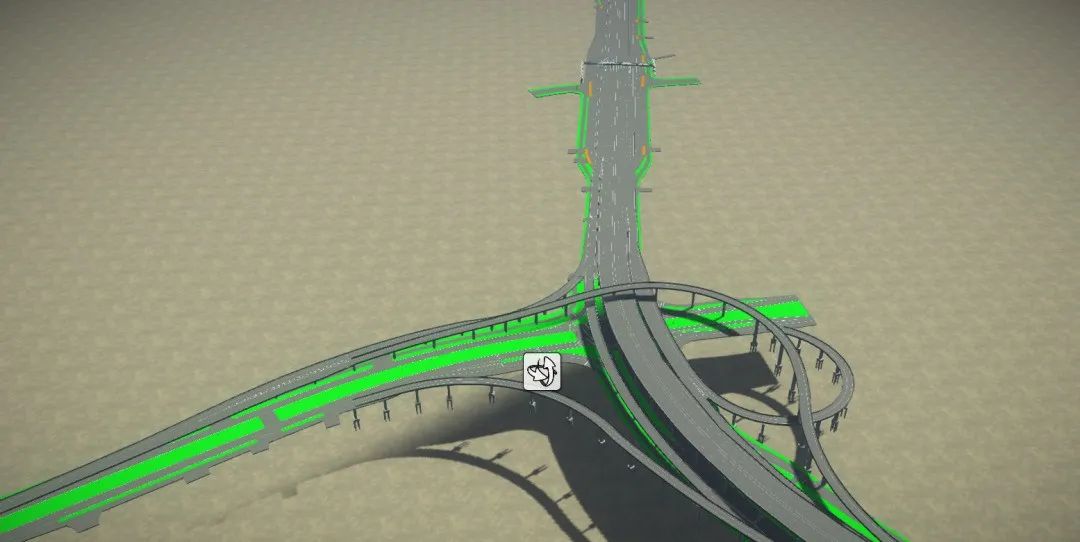

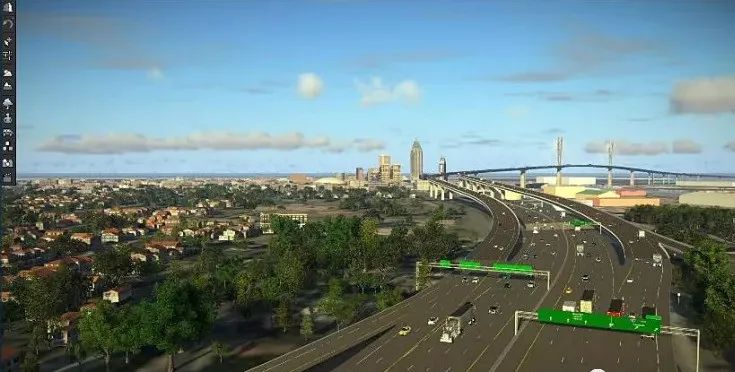

直觀地瀏覽三維模型并與之互動。進行虛擬漫游，身臨其境地探索和調查模型及嵌入其中的屬性數據。

圖片

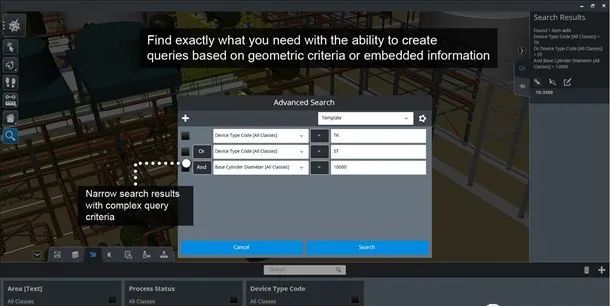

2）查詢模型信息

根據屬性數據或幾何條件搜索和篩選模型。簡單快速地找到模型元素及其嵌入的屬性和鏈接的信息。

圖片

3）創建可視化報告

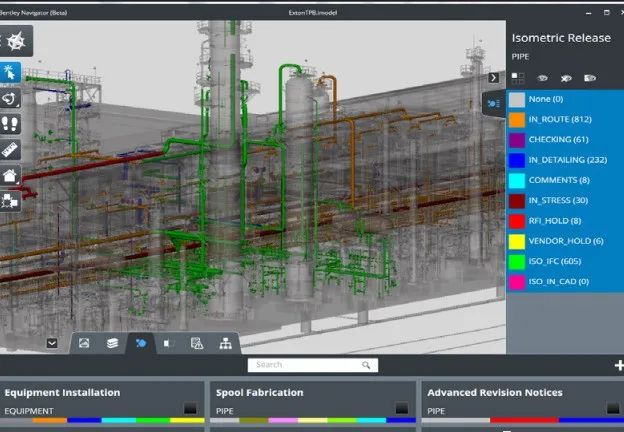

通過嵌入式屬性查詢功能，創建模型的專題顯示頁面。以可視化方式呈現并更好地理解模型及其關聯的項目信息。

圖片

4）執行協調審查

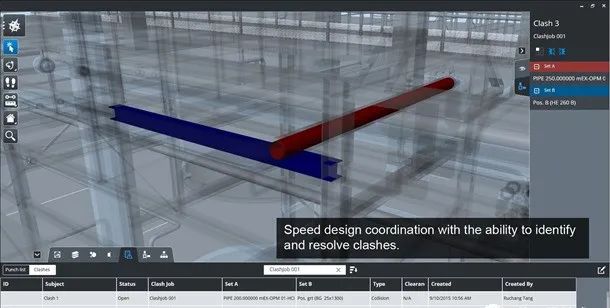

發現協調錯誤并提醒項目團隊注意。檢查各個專業之間是否存在沖突，并驗證適當的范圍。

圖片

＋

3.加快項目交付

圖片

您可以根據需要隨時隨地獲取最新信息，更有成效地完成工作。在整個設計、施工和運營期間，每個人都能輕松獲取最新版本的項目信息，并且可以隨時隨地使用自己喜歡的設備訪問這些信息。

Navigator 在辦公室、現場和工地提供的一致體驗，使這一切 成為可能。Navigator 使您可以：

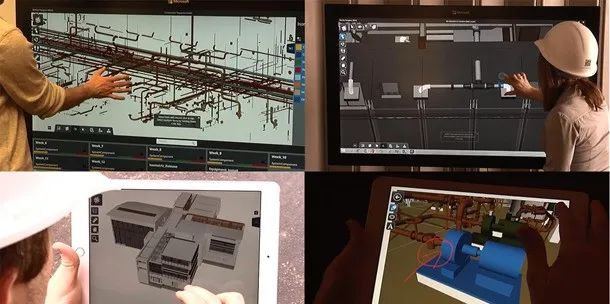

1）以觸控方式導航瀏覽

您可以通過平板電腦和其他大屏幕觸控設備的觸控界面與模型進行交互。利用常用手勢旋轉、縮放和平移模型。

圖片

2）在任何設備上使用

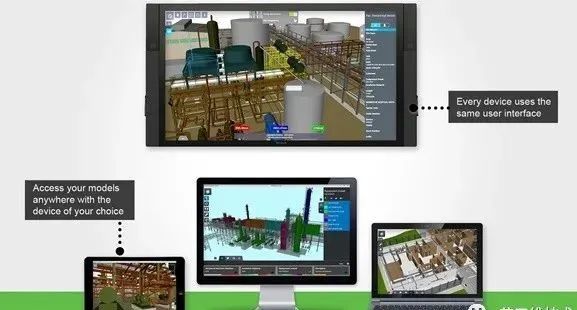

由于支持運行 Windows、iOS 和 Android 操作系統的 PC、平板電腦和其他混合型設備，您可以在喜歡的設備上訪問項目信息。

圖片

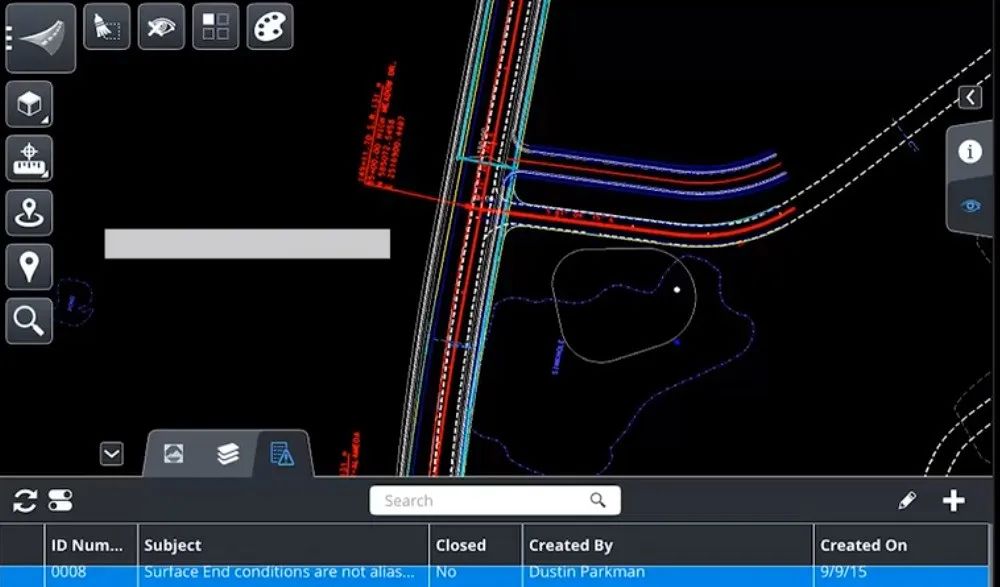

3）訪問工程圖、文檔和模型

您可以查看、瀏覽和標記三維模型，以及相關的工程圖和各類文檔。

圖片

＋

4.降低項目風險

圖片

快速發現問題并將問題通知給整個項目團隊，以便項目經理跟蹤和降低項目風險。Navigator 能夠幫您實現這一點。

這是因為您和項目的各個利益相關方都能在信息模型的環境下可靠地交換信息，這樣您就可以生成標記，向模型中添加有關對象關系的信息，以及將反饋共享給相關的利益相關方。這是通過聯機協作工作流實現的。這些工作流可以：

1）解決問題

使用現場驗收單、云服務和自動化工作流等形式快速可靠地解決項目團隊成員發現的各種問題。

圖片

2）連接到 ProjectWise 和其他存儲庫

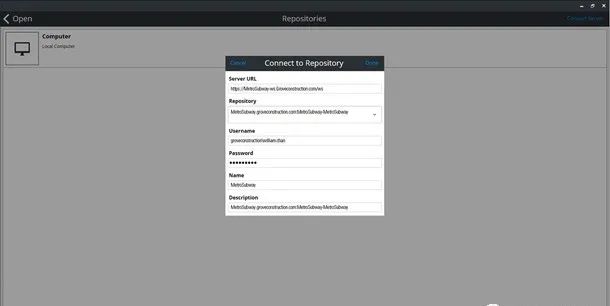

通過與 ProjectWise 集成，安全地訪問模型和相關文件，從而確保您始終擁有最新版本的項目信息。

圖片

3）在聯機或脫機模式下工作

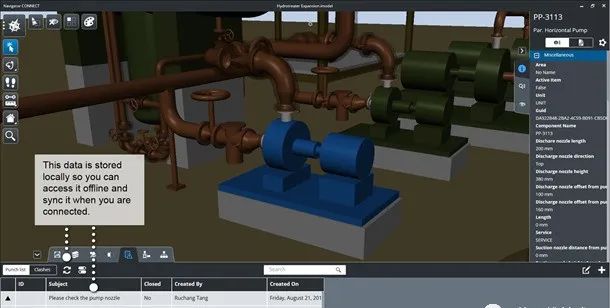

由于能夠在沒有網絡連接的情況下處理模型和相關文檔，您可以在工地、辦公室和現場使用相同的應用程序，然后在有空時隨時進行同步。

圖片

文章來源：艾三維技術
