香港全MiC負壓隔離病房的裝配式解決策略——以北大嶼山醫院香港感染控制中心為例

北大嶼山醫院香港感染控制中心項目于2020年9 18日正式簽約，9月23日開工，合約完工期為2021年1月22日，總計工期122日歷天，是香港首家采用 MiC技術建造的永久醫院、香港最大規模的負壓隔離病房醫院、全球首家全MiC負壓隔離病房傳染病醫院（見圖 1）。

項目位于香港亞洲國際博覽館西南面原停車場位置，占地面積為29543平方米，總建筑面積為43913平方米，包含6個病房區、1個醫療區、1個能源中心、1個液氧站及配套設施等，共包括136間病房和816張負壓隔離病床。

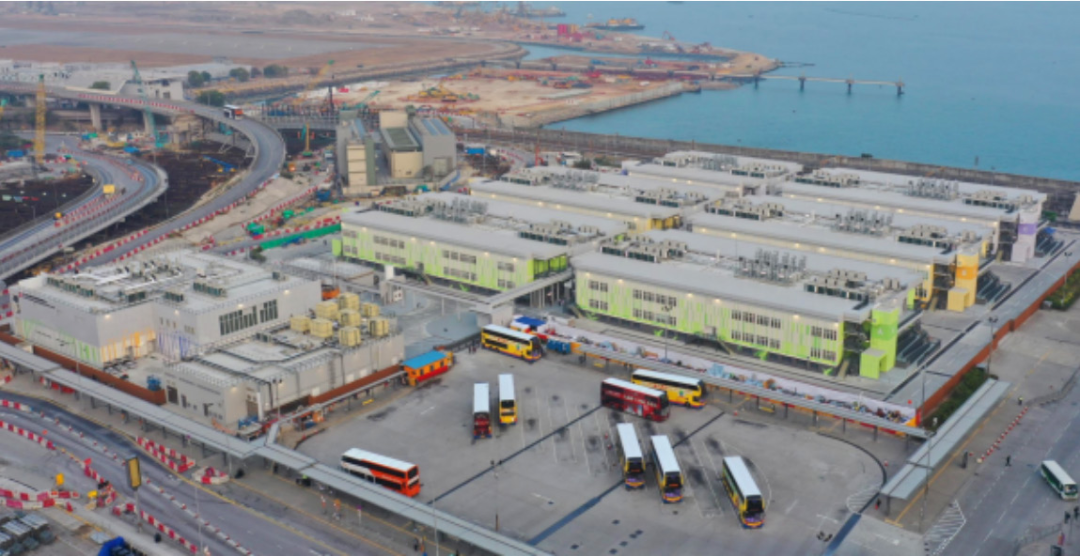

（圖 1 項目建成后實景圖）

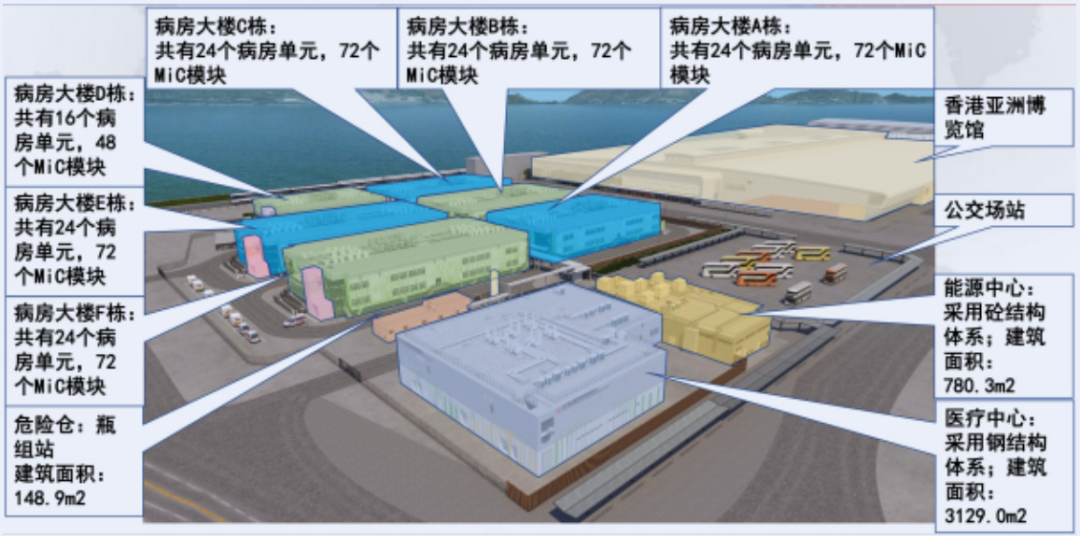

2.1 總平面與建筑布局方法

項目西北方臨近機場鐵路及機場北航線，而東南方為巴士總站，享有各公共交通連接。由 6 座病房大樓、1 座醫療大樓、1 座能源中心、1 座醫療氣體總站及液態氧缸及 1 座醫療與普通廢物暫存間組成（見圖 2），各大樓以車道相隔，并作為緊急車輛及服務車輛通道。

（圖 2 總平面圖）

6 座雙層病房大樓采用集中分布，共設 136 間負壓 6人病房，提供總共 816 個隔離床位，其中 A、B、C、E、F為標準大樓，病房數 24間，D為非標準大樓，病房數 16間。

建筑內設置環形車道，確保所有病房大樓的交通暢順無阻，大樓外側（遠離中軸線一側）入口設有緊急救護車有蓋上落區及病人擔架用電梯，配合救護人員運送患者到一樓及二樓病房層。每座病房大樓內側另設有獨立升降臺，主要用于物資運送。雙電梯入口設計確保病患流線及醫護人員流線分離。

每兩幢病房大樓于二樓中間設有連接天橋，以備于緊急情況時方便消防救援及供病患前往其他座大樓作暫時避險用途。

2.2 病房大樓設計

病房大樓室內明確分開各個重要區域：負壓病房前室、負壓 6 人病房、負壓病人洗手間、其他污染器具房、廢物暫存間為污區；由患者入口到病房走廊以及各支持房間為半污區；穿保護衣房（AHU 房）及醫護人員入口為潔區。

病房大樓內空間規劃為：負壓 6 人病房平行地分布于病房大樓的靠外墻左右兩側，外墻上設計兩層中空玻璃大窗，提高進入病房內天然陽光量。病房中間區域設計提供醫護人員工作區、支持服務區及機電配套等。護士可于護士站監控所有病房。病人膳食和各種潔凈物資供應均從“醫護人員入口”中的物資入口運入病房內。病房內使用過的物資、醫療及一般廢物暫存于“污區”暫存間，并從污染物資出口處收集。

香港感染控制中心通風系統主要包含負壓及氣流組織設計，并分別考慮了病床區、公共區域、病理實驗室等。病房大樓氣流組織設計如圖3所示，負壓病房氣流組織設計如圖4所示。

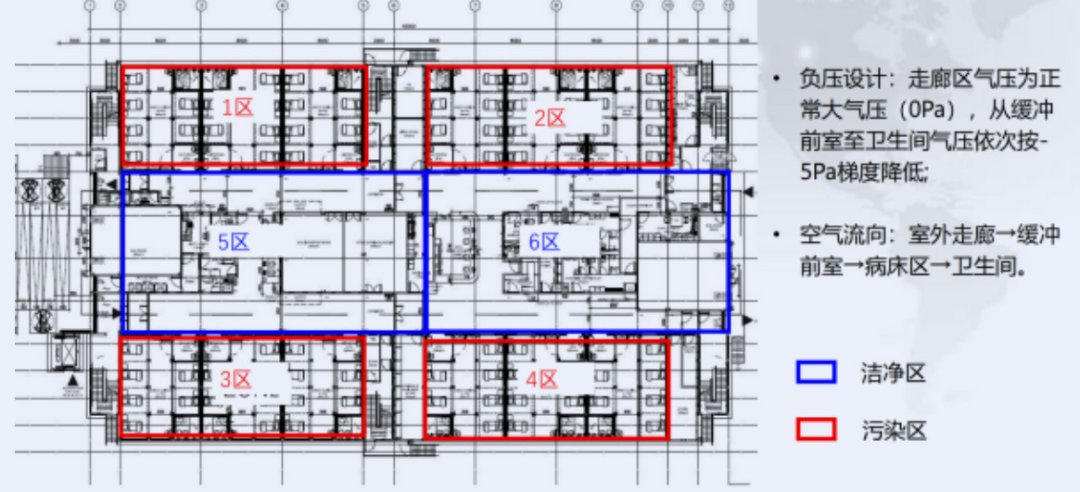

（圖 3 病房大樓氣流組織設計）

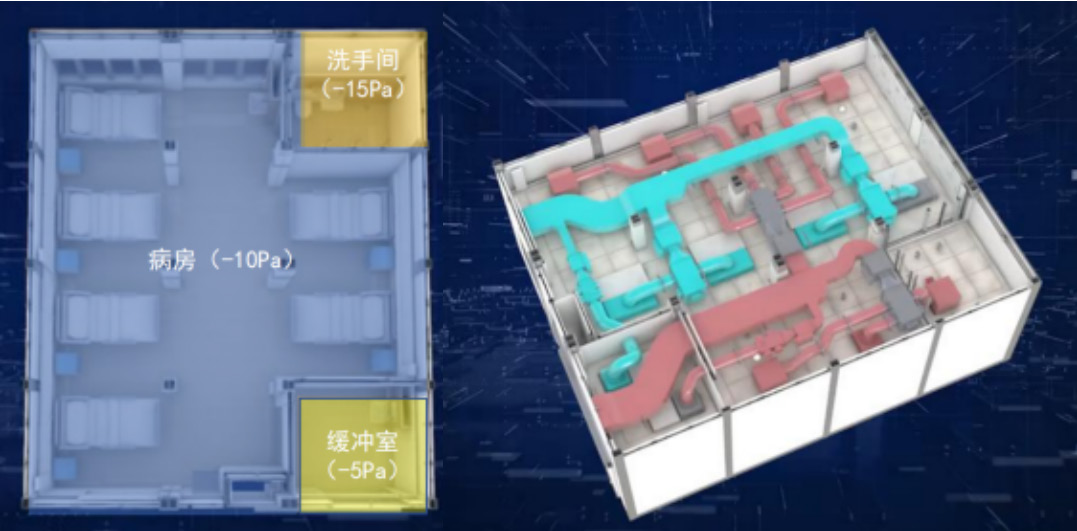

（圖 4 負壓病房氣流組織設計）

負壓設計方面，走廊區氣壓為正常大氣壓（0Pa），帶互鎖氣密門的前室（Ante-room）為負氣壓 -5Pa，病床區為 -10Pa，盥洗室（Ensuit patient toilet）為低于 -15Pa。從緩沖前室至衛生間氣壓依次按 -5Pa 梯度降低，使得空氣形成從清潔區到污染區的定向流動，即室外走廊→緩沖前室→病床區→衛生間，進而避免受污染空氣流出至清潔區。

冷氣通風系統方面，香港感染控制中心采用定風系統設計，設計冷量共12000kW，由控制供風和排風量進而控制室內壓力。各主要冷氣系統設有后備系統，避免在故障時產生正壓，把污染空氣從病房流向病房外。隔離病房采用全新風設計，每小時換氣量達12次，滿足世界衛生組織的要求。系統主要采用變頻直膨式（DX Unit）冷氣系統，在不同季節可提供制冷或采暖。主要制冷機都配備有后備風扇和速度控制；每部風柜都配備二部制冷壓縮機，每部制冷壓縮機分擔不少于50%的設計量，即使其中一部壓縮機發生故障時，冷氣系統仍可保持不少于50%的運作。風柜也會配備紫外線燈和空氣離子殺菌器（Bio oxygen generator）提高供風的質量。

3.1 病床區

在隔離病房，新風由室外的變頻直膨式空氣處理機組（DX PAU）提供，是全新風的設計，每小時換氣量達世界衛生組織要求的12次。排氣會先由高效過濾器（HEPA）凈化處理，通過排風管（Exhaust air duct）向屋面3米以上排出。在隔離病房，新風量和排風量是由定風箱來控制，通過風量控制而把病房做成負壓，保持空氣由室外流入病房。

空調系統采用定風量系統設計（CAV），通過定風箱（CAV box）調節新風和排風量可實現不同區域的壓力梯度及溫度調節。新風由室外的變頻直膨式空氣處理機組提供，每小時換氣量達世界衛生組織要求的12次。為了確保室內壓力維持在所需水平，在室外走廊與緩沖前室、緩沖前室與病房區之間設置壓力感應器（DPM），讓醫護準確知道病房壓力的實際情況。室內送風口主要設在病房中間走廊位置、排風口設在病床上方及衛生間的天花板位置，這個布置可把房間的空氣由潔凈方流向污染區，減少醫護接觸到污染空氣的機會，排氣會先由高效過濾器凈化處理，通過排風管向設置在屋面 3 米以上排氣口排出。在冷風機和抽氣扇都設有風量傳感器和風量控制，從而把供風和排風量有效控制。

3.2 公共區域

每層的公共區域分為兩個區，每區的冷氣由獨立的冷氣系統供應，病房和公共區域的冷氣系統是分開的，公共區域的冷氣系統也是CAV系統，當冷量改變時，安裝在主要的排風管之傳感器便會交出訊號，供風的溫度便會作出調節，提供舒適的溫度，為保持空氣質量，設計新風量不少于每人每秒13L。

總電制房、電制房、低壓電房、電訊房等是采用分體式冷氣機，為里面的電子儀器提供一個干燥、干凈和相對穩定的環境。

在整體建筑規劃設計方面，將項目分為四大模塊：病房區、醫療區、能源區、輔助設施區。

在病房區模塊內部，又劃分為“病房區”和“醫療及支援區”兩大子模塊。不同病房大樓里的“病房區”與“醫療及支持區”設計基本一致，可通過“復制”子模塊實現快速設計任意規模病房大樓的效果。

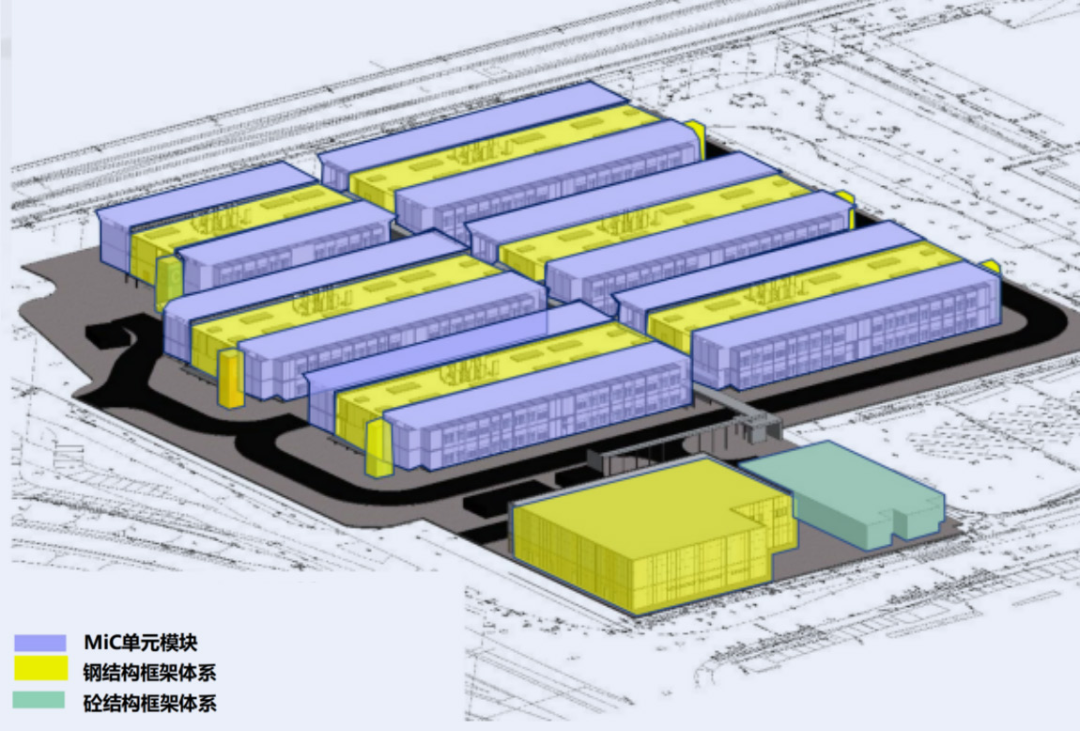

（圖 5 整體建筑模塊圖）

結構可分為 4 大模塊：MiC 單元模塊、PC 構件模塊、預制鋼結構構件模塊以及現澆混凝土模塊。不同模塊中又可細分為不同構件，譬如 MiC單元模塊包含了病房子模塊、服務區子模塊及樓梯間子模塊；PC 構件中包含了地下綜合管廊、無障礙通道、沙井等子模塊；預制鋼結構構件中包括了病房大樓支持及支持區、病房大樓屋面、陽臺、醫療中心、行人天橋、有蓋行人通道、電梯井、垃圾站等子模塊。

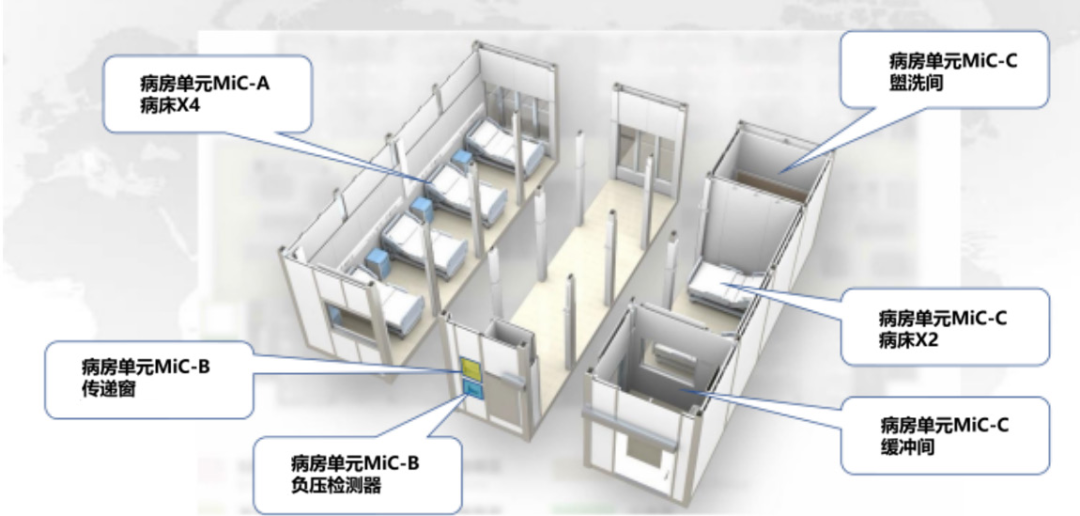

（圖 6 MiC 單元模塊）

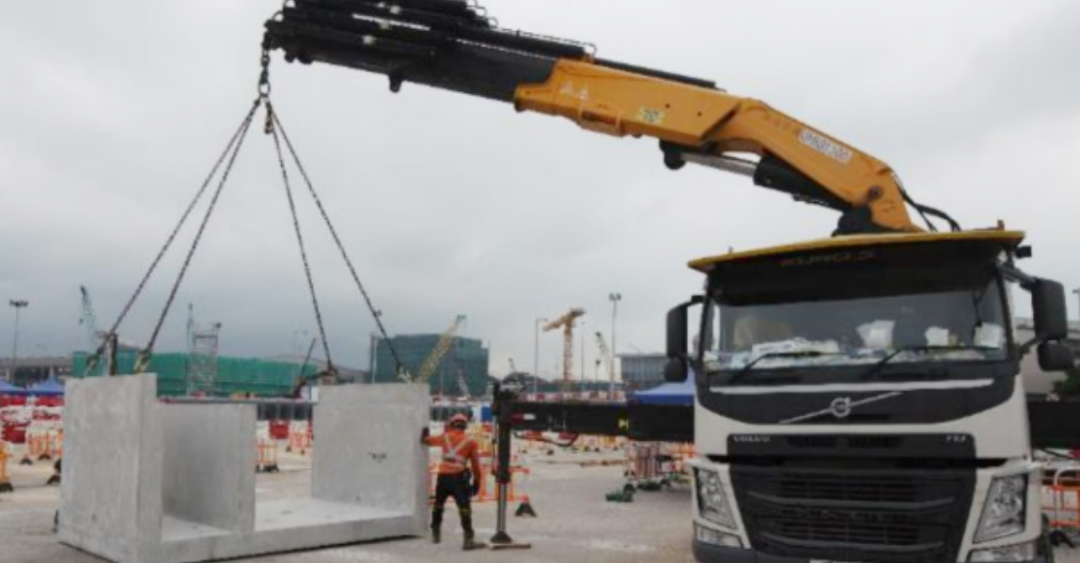

（圖 7 地下綜合管廊）

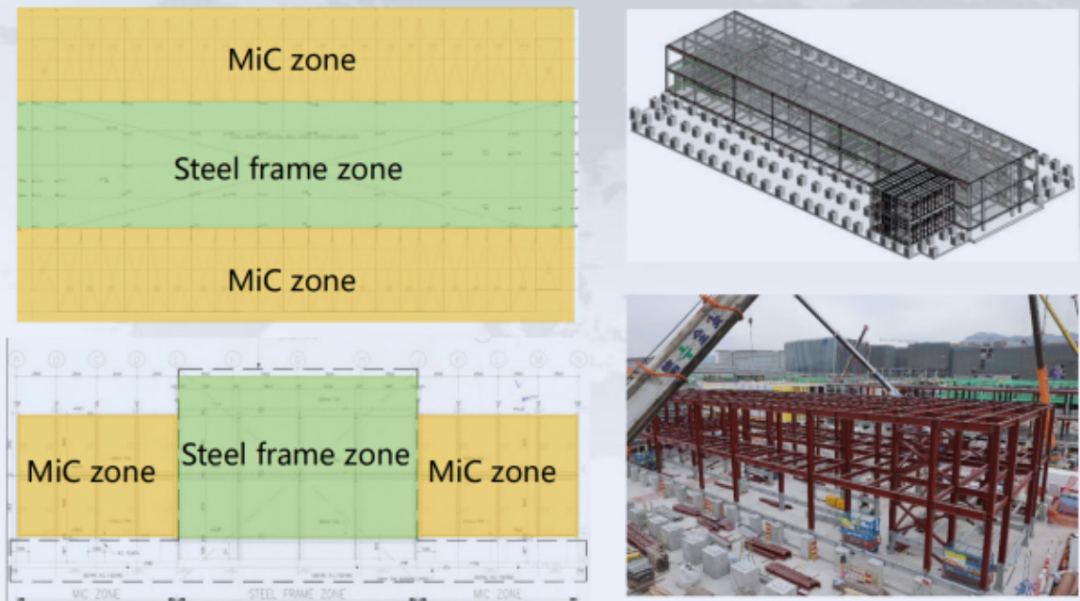

（圖 8 鋼結構與 MiC 結合圖）

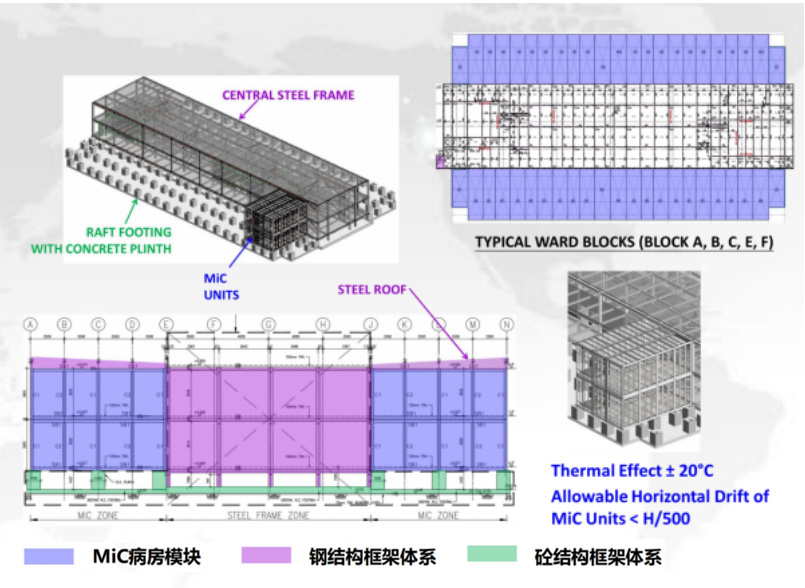

病房大樓結構形式為：中間鋼框架 + 混凝土樓板，兩邊為 MiC 單元模塊，MiC 樓梯單元模塊在建筑兩側。MiC 單元模塊與基礎、上下箱體間通過螺桿連接。

（圖 9 整體建筑模塊圖）

MiC 單元模塊屋面為鋼龍骨一體化屋面，結構找坡，與模塊螺栓連接。墻體構造采用壓型鋼板 + 輕鋼龍骨 +耐火石膏板 + 集成墻板。吊頂采用壓型鋼板 + 耐火石膏板 + 巖棉 + 集成天花，均滿足防火要求。

樓梯采用鋼管斜梯梁，斜梯梁支撐于模塊梁或柱上，剛接（坡口焊熔透焊）。

MiC 單元模塊內結構、機電、裝修均在工廠制作完成，模塊與模塊拼接處由現場施工完成。

病房耐火極限為 1 小時，功能箱耐火極限為 2 小時；衛生間墻體采用抗菌面板，避免病毒、細菌滯留。

5.1 智慧設計

項目基于模塊化設計和DfMA理念，在保證MiC負壓病房功能、安全、安裝等技術指標的前提下，引入可拆除、可替換的設計及建造模式，實現項目全生命期綠色建造的創新設計。借助于BIM技術，使產生的設計模型可以被共享，使各參與方在設計階段對設計方案進行充分探討、結構分析、性能化分析等，綜合結構、機電、裝修和幕墻等專業信息，并避免了信息重復錄入，實現設計優化和高效，使得設計人員在有限的時間內設計出多種方案，并使方案擇優成為可能。同時，將VR（虛擬現實）技術和MiC方法結合，極大地促進了整個MiC病房的設計協調，并幫助設計人員確認MiC病房內部的每個細節，以便在短時間內批量生產。

5.2 智慧制造

基于工廠自動化和機器人技術應用，項目實現基于互聯網 + 的MiC生產優化管理，通過產品編碼能快速了解產品的基礎信息、產品生產、驗收檢查、出庫入庫、運輸出貨、安裝位置等關鍵信息，實現產品生產全過程管控、質量溯源，高頻問題統計及銷項效率大幅提升，提高企業制造執行能力，展現MiC異地自動化制造、現場便捷安裝的高效生產優勢。

項目使用的智能化焊接機器人采用行業主流自動焊機（見圖10），通過CCD視覺系統配合專家?guī)旌附庸に囁惴ǎ梢詫崿F(xiàn)復雜焊縫路徑的識別和跟蹤，焊接一次成功率可達97%以上，單焊縫焊接速度是人工焊接的1.5倍以上，并且自動焊接工藝穩定，焊接質量可靠，有效保障 MIC 箱體的標準化程度，提高生產效率和工程質量。

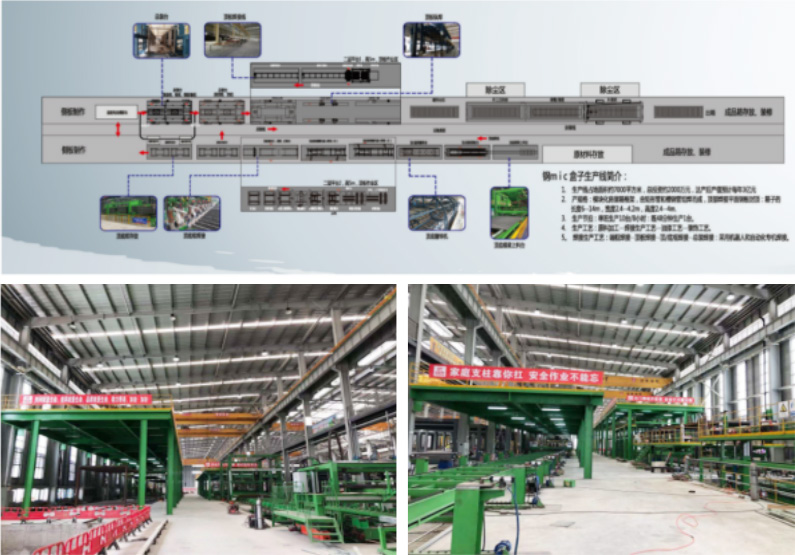

（圖 10 全自動焊接流水線）

MiC實時數據面板是控制項目關鍵路線進度的關鍵面板，該面板反映了所有組成香港感染控制中心病房的 MiC箱體的生產、物流、質檢、安裝等全過程的實時動態，所有數據均來自每一對應環節中，運用自主搭建的 MES（生產管理系統，見圖 11）系統對于箱體上二維碼的掃碼及確認，可以確保實時跟蹤和反饋。MES系統具備實現自動化排產、生產進度可視化、可追溯質檢、入出庫數字化等功能，能為項目提供生產計劃、生產過程、產品質量、車間庫存管理、項目看板等管理，實現一物一碼，一碼貫穿生產、運輸、吊裝全生命周期。

（圖 11 MES 系統項目數據界面）

5.3 智慧施工組織

基于BIM的虛擬施工和室內定位技術的質量管理，實現先試后建，對施工組織方案進行優化；結合物聯網擬現實技術、三維激光掃描等Full-BIM多維度應用技術，對項目進行可視化的建造質量、施工進度以及費用控制，避免了施工中的錯誤和返工浪費，保障項目的優質、安全、高效、綠色建造的有效實現。

5.4 智慧工地系統

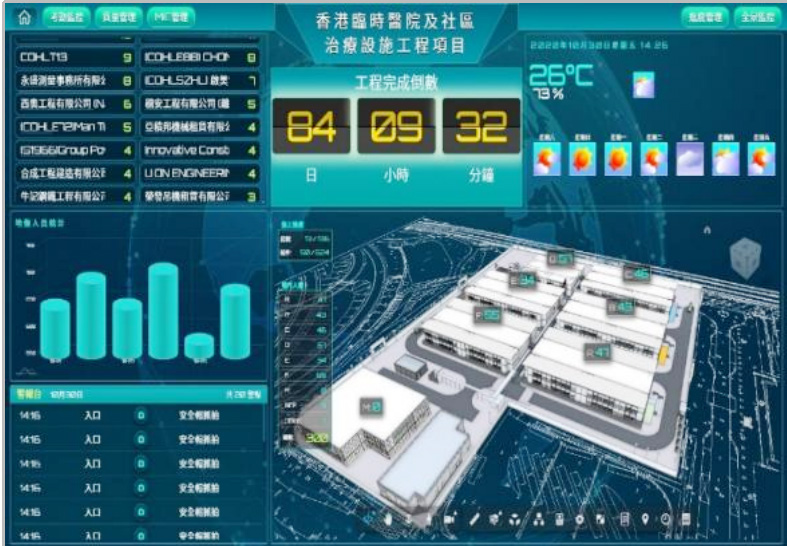

項目極大地參考香港Construction 2.0的思路，建立了智慧工地可視化控制系統，利用多種傳感裝置，集成多個子系統，能夠自動采集多方數據并上傳到系統中進行自動處理，實現人、機、料、法、環等多種管理要素以及進度、成本、安全、質量等多個方面智慧化管理。同時，面臨嚴峻的疫情防控形勢，項目管理團隊基于智慧工地系統進行安環管理，將疫情的影響降到最低，并確保所有工作都能及時完成。

（1）北大嶼山香港感染控制中心項目為新冠疫情背景下的防疫醫院設計與建造，具有嚴格的防感染控制要求。項目采用香港永久醫院建筑標準，內地的“三區兩通道”防感染設計不適用，而全負壓隔離病房的傳染病醫院在香港沒有先例可參考。該項目需要基于國際標準開展醫院防感染設計創新，并充分結合使用單位的需求，考慮多種交叉感染風險，系統有各種極端情況下的安全使用設計，有效保障醫護人員的安全，最終實現了運營期的零院感事故發生。

（2）感染控制中心項目建設周期短，若采用傳統建造技術工期約為 3~4 年，難以滿足需求。該項目創新性地采用了基于 DfMA（面向制造和裝配的設計）方法的模塊化醫院設計新理念，應用 MiC（模塊化集成建筑）負壓隔離病房產品，壓縮了 80% 以上的整體建造工期，在 4個月內建成交付使用，并且是全球首家全 MiC 負壓隔離病房傳染病醫院
