住宅體系免切割輕質隔墻板施工技術

二維碼 2

來源丨中天施工技術

技術介紹

通過對住宅結構深化，確保結構剩余部位剛好契合輕質內隔墻板模數，改進原有施工方式方法，結合工業化生產清單化、運輸工具定型化等一措施，形成了一套住宅體系免切割輕質內隔墻板施工技術，消除隔墻板現場切割工序，達到內隔墻板免切割效果。該標準較好的提升了施工安裝效率，解決水電專業碰撞問題，減少內墻板切割，降低板材損耗率，減少了人工投入，節約施工成本。

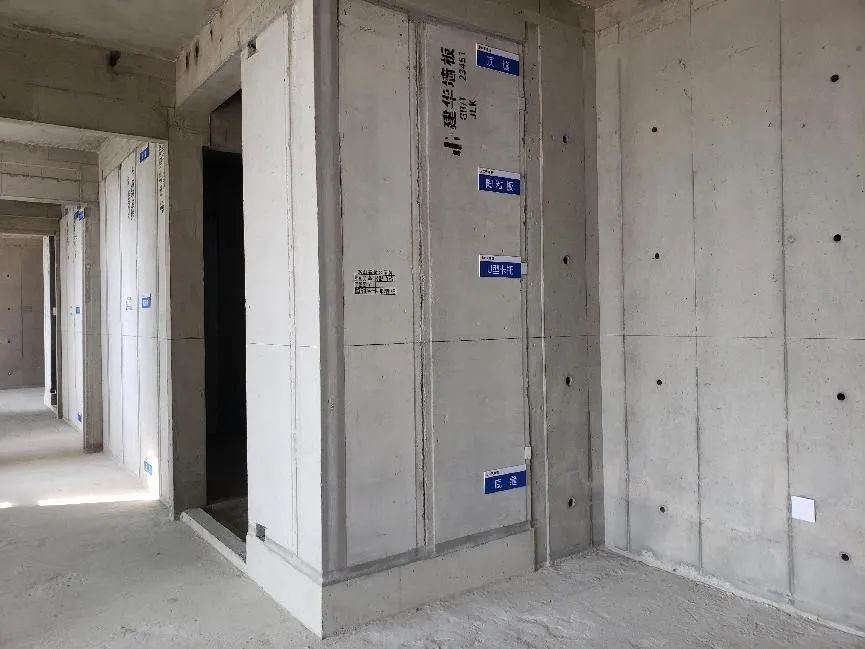

圖|免切割輕質隔墻板施工現場圖

技術流程

施工工藝流程

輕質隔墻板與一次結構同步深化→施工出圖與交底→鋁模提資與一次結構施工→輕質隔墻材料進場與配送→輕質隔墻板安裝基層清理與放線→輕質隔墻板立板與矯正→輕質隔墻板射釘固定→板縫處理

輕質隔墻板與一次結構同步深化

主體一次結構深化階段，提前考慮輕質內隔墻的模數化排版，結合機電點位圖紙以及主體建筑圖進行深化。排版過程只考慮標準板排布。因市面上的輕質內隔墻板標準模數為600mm，在排版中為了避免水電點位跨越板縫，需新增加400mm模數的墻板，此外，局部不滿足模數要求的墻體采用混凝土墻垛或構造柱調整，過程中需充分考慮輕質隔墻板灰縫與子母槽對墻體寬度的影響（子母槽ALC板按10mm考慮，陶粒板按20mm考慮），局部沖突處需做調整。

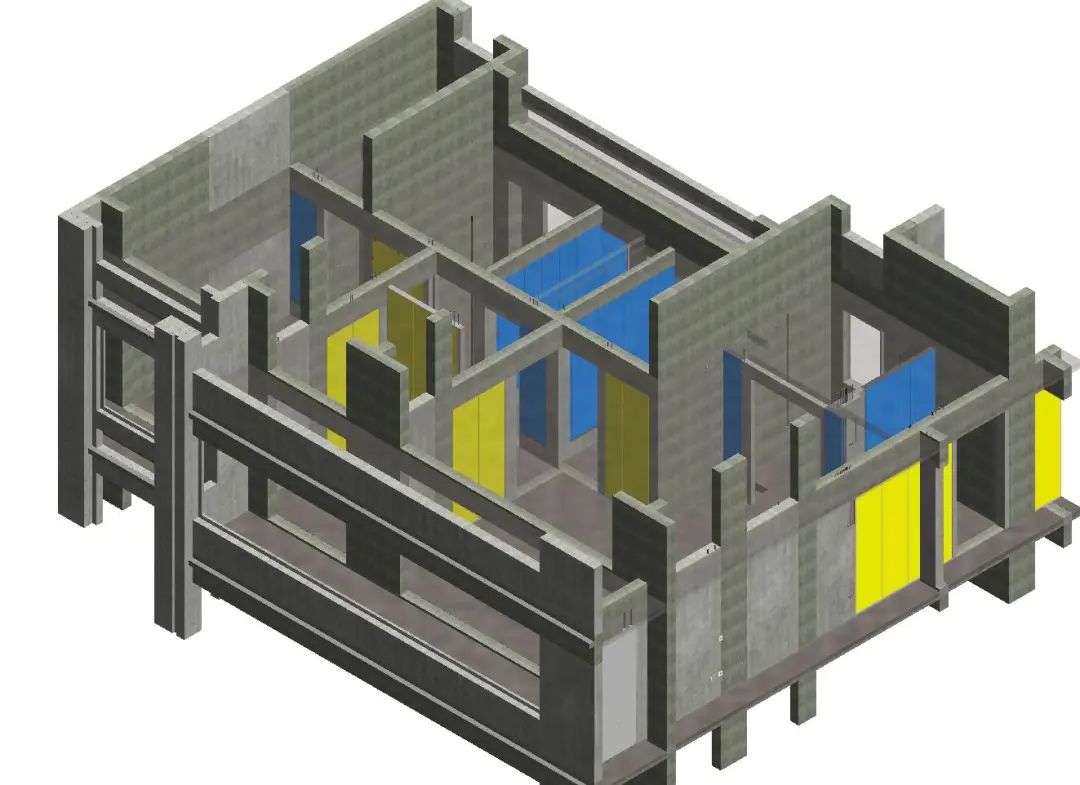

圖|免切割輕質隔墻板深化

施工出圖與交底

各專業技術人員針對深化模型進行檢查與確認，對發現的各類碰撞問題，及時與項目部和建設單位溝通，調整后后進行施工出圖。

充分利用BIM技術優勢進行三維交底，并根據項目進度需求多次交底，包括鋁模提資階段、輕質隔墻板生產階段、輕質隔墻板施工安裝階段。明確免切割輕質隔墻板材料用量統計，用以指導材料進場驗收。

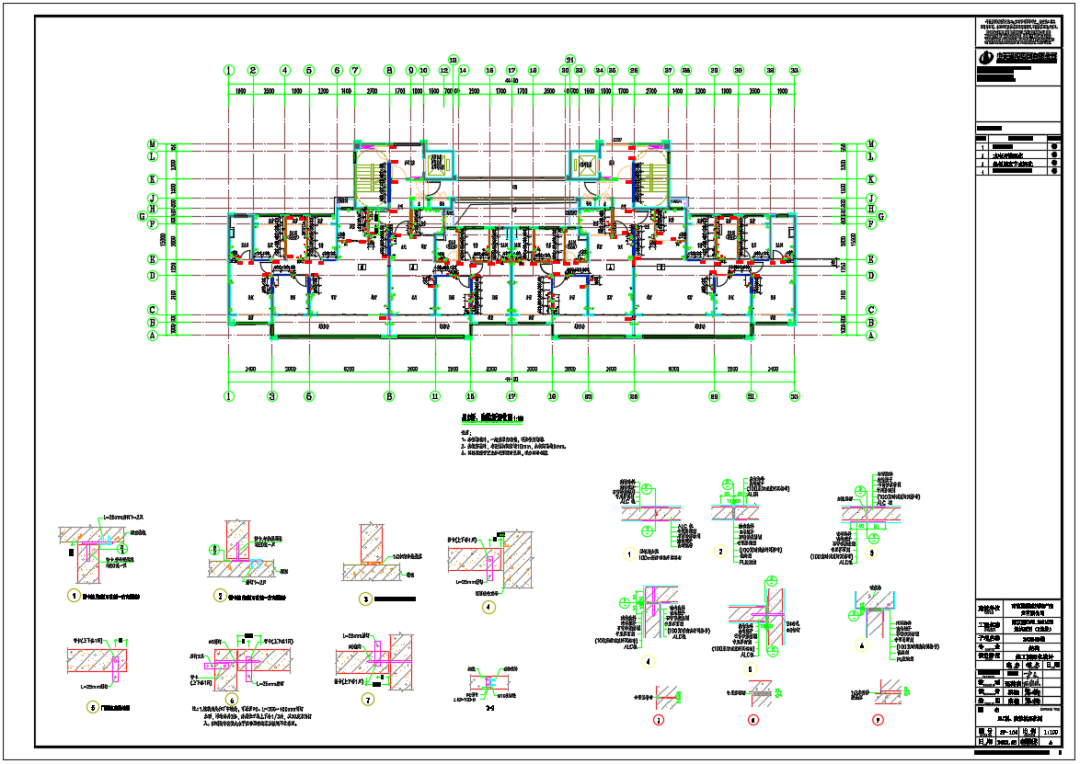

圖|免切割輕質隔墻板施工圖

鋁模提資與一次結構施工

鋁模提資階段，針對主體標準層一次結構施工開展交底。充分利用鋁模優勢，標準層門洞口應采取鋼筋混凝土框加強。按照深化圖，主體結構施工將門洞加強框、構造柱、墻垛、止水反坎等構件一次性澆筑完成。

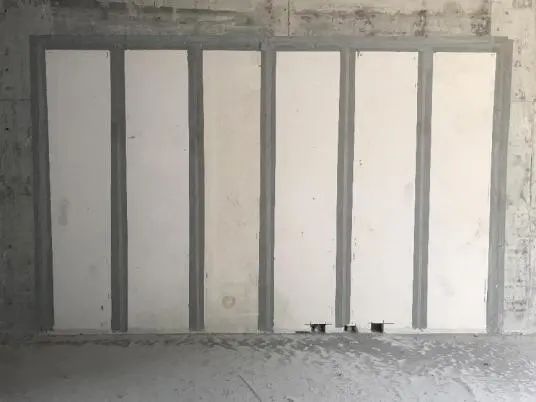

圖|一次結構成型效果

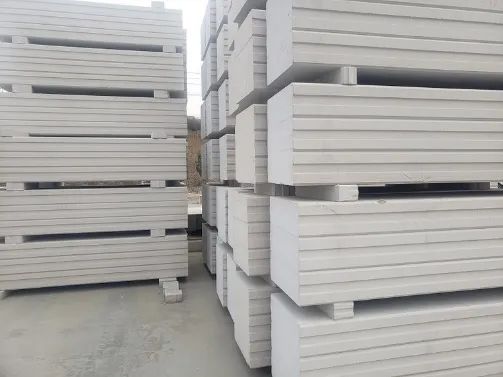

輕質隔墻材料進場與配送

輕質隔墻板采購階段，提供材料加工清單，作為廠家開模生產的指導依據。輕質隔墻板材料每次按3個標準層用量進場，材料驗收后，按施工平面布置要求堆放，明確標識，做好下墊上蓋及成品保護。按照標準層材料清單進行分類，配送至樓層。進入樓層后按排版圖紙，取用每面墻體輕質隔墻板材料，放置于待施工位置。

輕質隔墻板安裝基層清理與放線

施工前針對免切割輕質隔墻板施工開展BIM三維交底，指導現場隔墻板安裝，嚴格按深化圖施工。

清理輕質內隔墻板與頂面、地面墻面結合部，將浮灰、砂、土等雜物清楚干凈，凡凸出墻面的砂漿、混凝土等必須剔除并清理干凈。根據深化設計圖紙，測放出輕質內隔墻板邊線，作為安裝依據。

圖|定位放線

輕質隔墻板立板與矯正

每堵墻按照由一端往另一端方向進行安裝，墻板豎起時用撬棒用力擠緊就位，校正垂直度和相鄰板面平整度，保證接縫密合順直，隨即在墻板頂頭部用木楔頂緊，縫隙不宜大于20mm，用靠尺將墻面找平找垂直。

輕質內隔墻板中，蒸壓加氣混凝土板（ALC板）可采用管卡或U型卡進行固定，陶粒混凝土輕質內隔墻板需采用U型卡固定。

圖|管卡固定

輕質隔墻板射釘固定

使用射釘槍進行固定，射釘釘頭直徑4.5mm，長度62mm，每塊輕質內隔墻板之間的管卡或U型卡位置均要進行射釘固定，施工完成后進行檢查，防治漏釘。針對L型、T型輕質內隔墻板，除按照圖集要求進行管卡固定外，還需用直徑8mm、長300-400mm銷釘進行加強，沿墻高度方向設置兩根，分別位于墻高上下1/3處，以30°方向打入。
